Requisitos do Computador para utilização do Software do Dino-Lite

Requisitos mínimos:

  • Sistema Operacional: Windows XP, Vista, 7, 8, 10, 11 / Mac OS 10.5+
  • CPU: Processador Intel Core Series de 1.5GHz (ou equivalente)
  • Armazenamento: 1GB livre no disco rígido
  • RAM: 1.5GB
  • Gráficos: Placa de vídeo integrada “Intel HD” (ou equivalente) ou placa de vídeo discreta de 64MB
  • USB 2.0
  • Conexão à internet para instalação do software

Recomendado:

  • Sistema Operacional: Windows 7, 8, 10, 11 / Mac OS 10.8+ ou superior
  • CPU: Processador Intel Core i3/i5/i7 Series de 2.5 GHz (ou equivalente)
  • Armazenamento: 5GB livre no disco rígido
  • RAM: 4GB
  • Gráficos: Placa de vídeo integrada “Intel HD” (ou equivalente) ou placa de vídeo discreta de 128MB
  • USB 2.0
  • Conexão à internet para instalação do software

Qual é a vida útil dos LEDs Dino-Lite?​

O Dino-Lite utiliza LEDs de alta durabilidade, com vida útil estimada em até 20.000 horas de uso. Esses LEDs podem ser ativados ou desativados durante o funcionamento do dispositivo e permanecem desligados automaticamente sempre que o software DinoCapture não estiver em uso, contribuindo para a preservação e longevidade das luzes.

Uso Durabilidade média dos LEDs
24h/dia
2 anos +
6h/dia
9 anos
2h/dia
25 anos

Faixa Dinâmica Estendida (EDR)

Com o EDR, as imagens são capturadas em diferentes níveis de exposição e combinadas, resultando em uma única imagem que revela mais detalhes do que qualquer uma das imagens originais individualmente.

Para superfícies com grandes variações de brilho, o EDR pode produzir uma imagem mais equilibrada e neutra da superfície com apenas um clique.

Exemplo:



Observação: o EDR está disponível somente em computadores Windows.

Foco Estendido (EDOF)

Com apenas alguns cliques, o EDOF aumenta a profundidade de campo ao combinar uma série de imagens com diferentes níveis de foco em uma única imagem, automaticamente.

Exemplo:



Guia de Informações de Profundidade DPQ

O DinoCapture 2.0 e determinados modelos Dino-Lite oferecem uma funcionalidade aprimorada e mais precisa para a aquisição de informações de profundidade. Agora, os usuários podem obter informações de profundidade a partir da mudança de foco entre dois planos focais durante a visualização ao vivo.

Esta funcionalidade se aplica somente aos modelos compatíveis a seguir que possuem EDOF:

SérieModelo
EdgePLUSAM4917MZT, AM4917MZTL, AM4917MZT4, AM4917MT8, AM8917MZT, AM8917MZTL
Edge 5MPAF7915MZT, AF7915MZTL
Edge 3.0AM73915MZT (R10), AM73915MZTL (R10A), AM73915MZT4, AM73915MT8

Passo a Passo

1. Ajuste manualmente o foco na posição inicial para defini-la como o plano de referência.

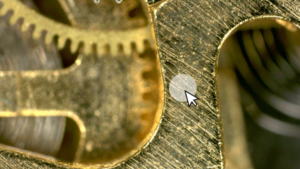

A seta indica o plano de referência.

2. Para obter informações de profundidade, reajuste o foco:

Clique com o botão do meio do mouse em um ponto de interesse para realizar o autofoco; se necessário, role a roda do mouse para reajustar o foco.

Ou

Pressione a tecla “Ctrl” e role a roda do mouse para alterar o foco manualmente.

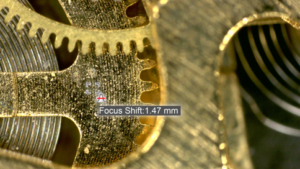

As posições refocadas estão abaixo do plano de referência, resultando em valores positivos de Focus Shift (Deslocamento de Foco).

3. Agora o Modo de Refoco está ativo e o foco pode ser ajustado novamente utilizando a roda do mouse.

4. Clique com o botão esquerdo do mouse ou pressione a tecla ESC para sair do Modo de Refoco e retornar à posição inicial (plano de referência).

Faixa e tolerância do Focus Shift

O Focus Shift (Deslocamento de Foco) indica o deslocamento no eixo Z em relação ao plano de referência, representando a profundidade relativa ou as variações topográficas da amostra. O deslocamento máximo de foco e as respectivas tolerâncias variam de acordo com o modelo e a magnificação. As tabelas abaixo especificam a faixa máxima de deslocamento de foco em relação ao plano de referência, tanto na direção para baixo (+) quanto na direção para cima (-).

Tabela 1. Dados de Referência do Focus Shift
(AF7915MZT, AM73915MZT (R10), AM4917MZT, AM8917MZT e AM83917MZT)


Ampliação

Faixa Máxima de Focus Shift (mm) para Baixo (+)

Faixa Máxima de Focus Shift (mm) para Cima (-)

Tolerância (+/- mm)
20x
28.14
19.00
0.145
30x
13.06
10.10
0.083
40x
7.99
6.58
0.058
50x
5.60
4.79
0.045
60x
4.25
3.73
0.038
70x
3.41
3.04
0.033
80x
2.81
2.55
0.029
90x
2.39
2.19
0.027
100x
2.07
1.91
0.025
110x
1.82
1.69
0.023
120x
1.62
1.51
0.022
130x
1.46
1.37
0.021
140x
1.32
1.24
0.020
150x
1.19
1.13
0.019
160x
1.09
1.04
0.018
170x
1.00
0.95
0.018
180x
0.92
0.88
0.017
190x
0.85
0.82
0.017
200x
0.78
0.75
0.017
210x
0.72
0.70
0.016
220x
0.67
0.65
0.016

Tabela 2. Dados de Referência do Focus Shift
(AF7915MZTL, AM73915MZTL (R10A), AM4917MZTL, AM8917MZTL e AM83917MZTL)


Ampliação

Faixa Máxima de Focus Shift (mm) para Baixo (+)

Faixa Máxima de Focus Shift (mm) para Cima (-)

Tolerância (+/- mm)
20x
34.94
25.25
0.251
30x
16.89
13.62
0.149
40x
10.65
9.04
0.108
50x
7.59
6.65
0.087
60x
5.83
5.22
0.074
70x
4.69
4.26
0.065
80x
3.91
3.59
0.059
90x
3.34
3.09
0.054
100x
2.90
2.70
0.051
110x
2.55
2.40
0.048
120x
2.28
2.16
0.046
130x
2.05
1.94
0.044
140x
1.84
1.75
0.042


Tabela 3. Dados de Referência do Focus Shift
(AM73915MZT4, AM4917MZT4, AM8917MT4A e AM83917MT4A)


Ampliação

Faixa Máxima de Focus Shift (mm) para Baixo (+)

Faixa Máxima de Focus Shift (mm) para Cima (-)

Tolerância (+/- mm)
415x
0.21
0.21
0.0039
420x
0.20
0.21
0.0039
430x
0.20
0.21
0.0040
440x
0.20
0.21
0.0040
450x
0.20
0.20
0.0040
460x
0.20
0.20
0.0041
470x
0.20
0.21
0.0041


Tabela 4. Dados de Referência do Focus Shift
(AM73915MT8, AM4917MT8, AM8917MT8A e AM83917MT8A)


Ampliação

Faixa Máxima de Focus Shift (mm) para Baixo (+)

Faixa Máxima de Focus Shift (mm) para Cima (-)

Tolerância (+/- mm)
700x
0.04
0.04
0.0007
750x
0.04
0.04
0.0008
800x
0.03
0.03
0.0009
850x
0.03
0.03
0.0009
900x
0.03
0.03
0.0010
